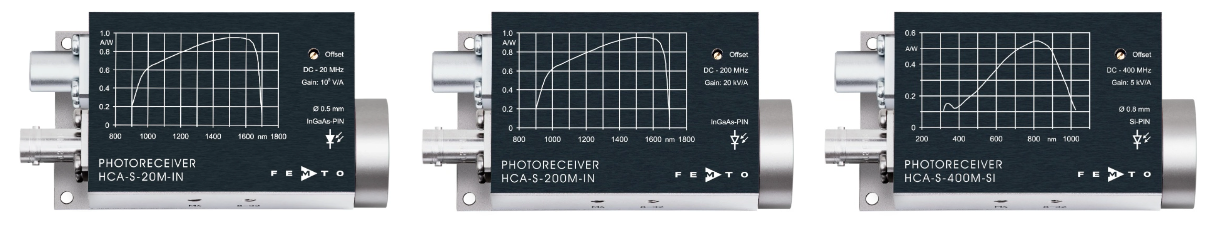

固定增益光電接收器最高可達400 MHz HCA-S系列光電接收器
硅和InGaAs光接收器/光電檢測器/固定增益光電接收器，頻率最高達400 MHz
HCA-S系列光電接收機由Si-PIN或InGaAs PIN光電二極管和超阻抗放大器組成，用于將微小的光信號轉換為相應的輸出電壓。它們有固定加固，并且針對高帶寬進行了優化。
特色
? 帶寬從直流到最大400 MHz
? 增益最高可達10.5 V/A
? NEP最低3.5 pW/√Hz
? 光譜用硅和InGaAs光電二極管的范圍為320至1700納米
? 輸入自由束，輸入螺紋為1.035“-40英寸，兼容多種標準光學系統，或FC/PC或FC/APC連接
光譜320-1100nm適用型號：
| 型號 | HCA-S-200M-SI-FST HCA-S-S-200M-SI-FC | HCA-S-400M-SI-FST HCA-S-400M-SI-FC |
| Si-PIN 光電二極管 | ?0.8mm | ?0.8mm |
| 光譜范圍 | 320–1000 nm | 320–1000 nm |
| 帶寬（?3 dB） | 直流電 200 MHz | 直流電 400 MHz |
| 上升時間（10–90%） | 1.8 ns | 1.0 ns |
| 跨阻抗放大 | 2 × 10^4 V/A | 5 × 10^3 V/A |
| 轉換放大 | 1.1 × 10^4 V/W | 2.7 × 10^3 V/W |
| 噪聲等效功率（NEP） | 9.4 pW/√Hz | 40 pW/√Hz |
| 輸出電壓 | ± 1.2 V | ± 1.0 V |
| 輸出阻抗 | 50 Ω | |
光譜900-1700nm適用型號：
| 型號 | HCA-S-20M-IN-FST | HCA-S-200M-IN-FST HCA-S-200M-IN-FC | HCA-S-400M-IN-FST HCA-S-400M-IN-FC |
| InGaAs PIN光電二極管 | ?0.5mm | ?0.3mm（FST型號） 集成球面透鏡（FC型號） | ?0.3mm（FST型號） 集成球面透鏡（FC型號） |
| 光譜范圍 | 900 – 1700 nm | 900 – 1700 nm | 900 – 1700 nm |
| 帶寬（?3 dB） | 直流電 20 MHz | 直流電 200 MHz | 直流電 400 MHz |
| 上升時間（10–90%） | 18 ns | 1.8 ns | 1.0 ns |
| 跨阻抗放大 | 1 × 10^5 V/A | 2 × 10^4 V/A | 5 × 10^3 V/A |
| 轉換放大 | 9.5 × 10^4 V/W | 1.9 × 10^4 V/W | 4.8 × 10^3 V/W |
| 噪聲等效功率（NEP） | 3.5 pW/√Hz | 5.2 pW/√Hz | 24 pW/√Hz |
| 輸出電壓 | ± 1.5V | ± 1.2V | ± 1.0 V |
| 輸出阻抗 | 50Ω | ||
高帶寬和極低噪聲
光接收器結合了硅或InGaAs PIN光電二極管與專門設計的低噪聲超阻放大器，實現最高10.5 V/A增益。這種獨特的組合造就了高帶寬和低NEP（最低3.5 pW/√Hz），帶寬范圍從直流到400 MHz。
兼容光學臺臺（自由束）和光纖

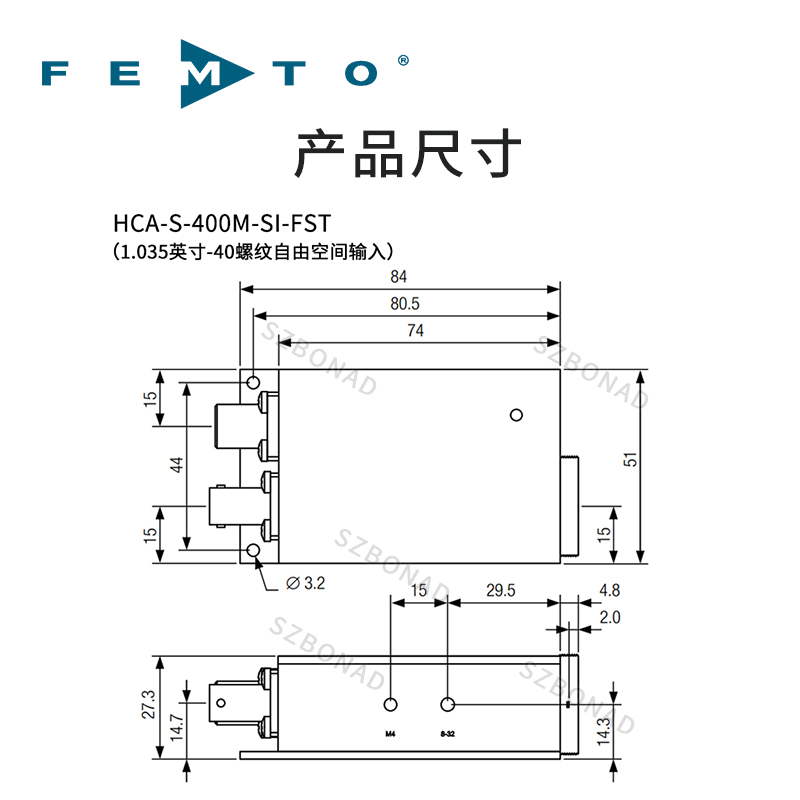

自由噴射輸入（FST）設計為1035“-40的螺紋法蘭，配有旋入式聯接環，廣泛兼容多家廠商的光學配件，如鏡頭、管狀、防控系統、光學適配器等。
相對較大的探測器便于聚焦，確保即使使用可選的光纖適配器也能保持高且穩定的耦合。
由于探測器面積較大，光電接收器可以輕松轉換為光纖連接（FC，F(xiàn)SMA），只需簡單地擰上PRA系列可選的光纖適配器即可。
從約400微米?及以下開始，使用適配器時耦合效率可能會下降。如果耦合效率至關重要，我們推薦FC連接型號。
所有光電接收機均配備UNC 8-32和M4螺紋孔，因此可以方便且穩定地集成到標準桿架上的光學系統中。
應用
? 光譜學
? 快速脈沖和瞬態測量
? 光學觸發
? 數字數據傳輸系統的測試
? 示波器和快速A/D轉換器的光學接收機
