HCA-40M-100K-C是一款跨阻放大器，其顯著區別于其他型號的關鍵參數在于其高達4MHz的帶寬，這使得它在處理高速光電信號時展現出性能，同時保持低至490fA/√Hz的極低輸入噪聲水平，為高精度光電探測應用提供了測量精度和信號清晰度。

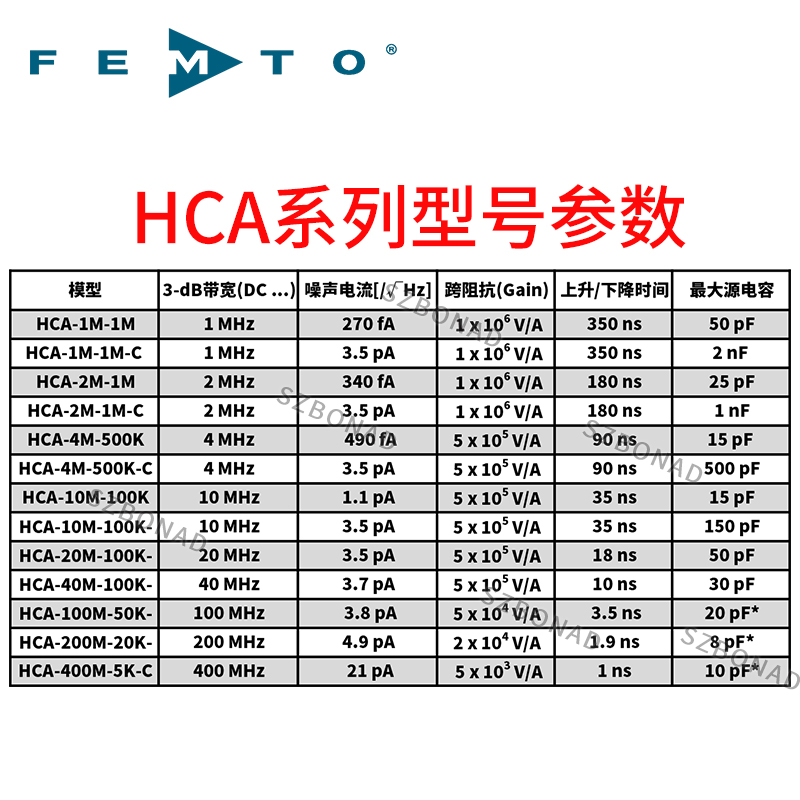

HCA系列由用于測量MHz帶寬小電流的超阻抗放大器組成。它們有固定增益，并且針對大帶寬進行了優化。
為了實現高度靈活性，F(xiàn)EMTO 的 HCA 電流放大器通過兩個修整電位器實現精確的偏置和偏置控制?？烧{節的輸入偏移電流補償范圍廣泛，確保即使是大直流分量信號也能實現完整的動態范圍。偏置輸出電壓可通過多速偏置修平電位器精確調節，從-12V到+12V。這是一種簡單高效的回火方法，使其能夠實現較短的上升時間以實現快速測量。
一、主要特點
帶寬：DC至40MHz
噪聲電流：3.7 pA/√Hz
跨阻增益：5×10^5 V/A
上升/下降時間：10ns
最大輸入電流：±15 μA
輸出電壓：±1.5 V
工作溫度：0°C至60°C
二、應用
光電檢測：光電二極管、光電倍增管信號放大
光譜學與顯微鏡：掃描隧道顯微鏡、電離輻射探測
電荷放大器：熱釋電、壓電傳感器信號處理
| 規格 | 測試條件 | Vs=+15V, Ta=25°C |
| 增益 | 跨阻抗 | 1*10^5 V/A (>50kΩ負載) |
| 精度 | ±1% | |
| 頻率響應 | 下限截止頻率 | 直流 |
| 上限截止頻率 | 40MHz(-3dB) | |
| 上升/下降時間 | 10ns(10%-90%) | |
| 輸入 | 增益平坦度 | 土0.3dB |
| 等效輸入噪聲電流 | 3.7pA/Hz(@100Hz) | |
| 等效輸入噪聲電壓 | 0.8nV /√Hz(@100Hz) | |
| 輸入偏置電流 | 18 μA typ. | |
| 輸入偏置電流漂移 | 0.8nA/K | |
| 偏移電流補償 | 土20μA | |
| 最大輸入電流 | 土15μA | |
| 輸入偏置電壓 | 3 mV | |
| 直流輸入阻抗 | 50Ω(虛擬)//5pF | |
| 輸出 | 輸出電壓 | 士1.5V(@50Ω負載) |
| 輸出阻抗 | 50 Ω | |
| 偏置輸出 | 偏置輸出電壓范圍 | 土12V |
| 偏置輸出阻抗 | 10KΩ //1μF | |
| 溫度范圍 | 存儲溫度 | -40~100°C |
| 工作溫度 | 0~60℃ |
